完全に稼働している N4/N5 クリーンルームの内部を垣間見る貴重な機会です。
TSMCは、アリゾナ州フェニックス近郊にある自社のFab 21上空を飛行する動画を公開しました。
動画では、数百台ものハイテク装置が様々なアメリカ企業向けにチップを整然と製造する様子が映し出されています。
このFabの目玉は、もちろんASMLのTwinscan NXE極端紫外線リソグラフィー装置で、NVIDIAのBlackwell B300プロセッサといったチップの最も複雑な回路を製造しています。
I like how $TSM posted a video about its new Arizona Fab, where they explain how chips are made using EUV equipment from $ASML, and they even include small clips provided by $ASML.
"to be able to do this is incredibly difficult. We are using extreme ultraviolet technologies… pic.twitter.com/0iUqR13Z8J
— Bourbon Capital (@BourbonCap) September 7, 2025
このビデオでは、アリゾナ州フェニックス近郊にあるTSMCのFab 21フェーズ1の内部をご覧いただけます。
この施設では、N4およびN5プロセス技術（4nmおよび5nmクラス）を用いたチップの生産を増強しています。

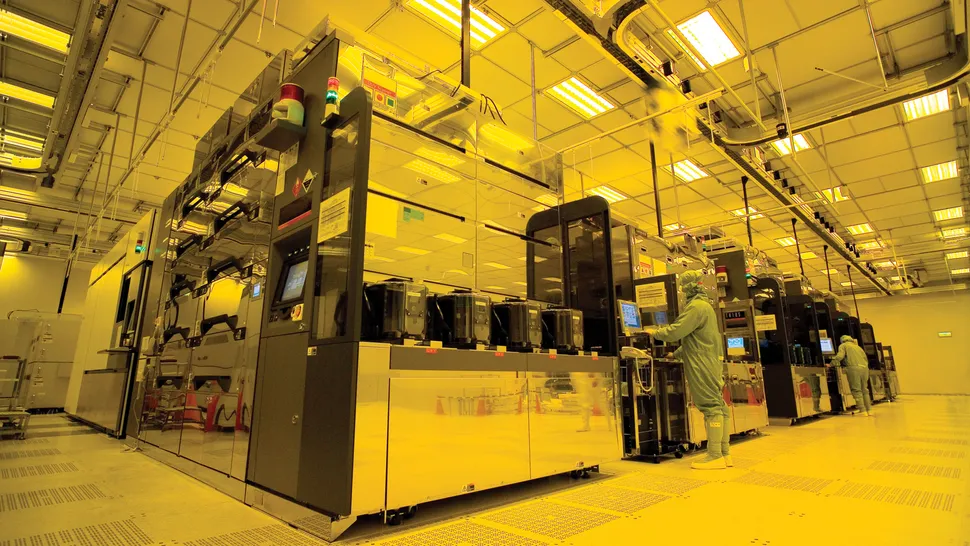

ビデオでは、フォトレジストの意図しない露光を防ぐために短波長を遮断する黄色の照明が設置されたクリーンルーム内の通路が紹介されています。
冒頭シーンでは、TSMCの自動材料搬送システム（AMHS）である「シルバーハイウェイ」が映し出されます。
これは、300mmウェーハを搭載したフロントオープニング・ユニファイド・ポッド（FOUP）を搬送する頭上軌道で構成されています。
数百個のFOUPが稼働する様子は、ファブ内におけるウェーハの緻密なロジスティクスを実証しており、これは大量生産（HVM）環境におけるサイクルタイム維持に不可欠な要素です。
映像の中心となるのはASMLのEUVスキャナー（おそらくTwiscan NXE:3600D）で、クリストファー・ノーラン監督の映画『オッペンハイマー』風の映像で、ウェーハにパターンを「印刷」する様子が描かれています。
EUVリソグラフィーは、スズ液滴からレーザー生成プラズマ（LPP）によって生成される波長13.5nmのCO2光を使用し、チャンバー内で紫色のプラズマ点火として視認されます。
次に LPP がウェーハに当たり、現在のノードでは単一露光で約 13nm ハーフピッチまでの解像度を持つ複雑なパターンを作成します。
このビデオでは、EUVの課題についても強調されています。例えば、数ナノメートル（NXE:3600Dでは1.1ナノメートル）以内のオーバーレイ精度、確率的効果、そしてフォトリソグラフィーで使用される従来の光学系がEUV光を吸収するためミラーが必要になることなどが挙げられます。
ビデオには、TSMCが性能向上のためにカスタマイズしたウェーハステージやペリクルは描かれていませんが、EUVリソグラフィーツールのこれらの重要コンポーネントが、Fab 21フェーズ1で使用されるシステムに当然搭載されていることは周知の事実です。
TSMCは現在、Fab 21フェーズ1でN4およびN5プロセス技術を用いて、Apple、AMD、Nvidiaなどの企業向けにチップを製造しています。
また、同社は現在、Fab 21フェーズ2も建設中で、N3およびN2シリーズプロセス技術（当初はFab 21フェーズ3で計画されていたもの）でチップを製造できるようになります。
これは、同社CEOのC.C. Wei氏が最近示唆した、長らく噂されていたアップグレードです。
解説：
X.comの投稿に貴重な最先端Fabの内部を撮影した動画が投稿されたようです。
ラインはアリゾナFabの5nm前工程のようですね。
最先端クラスのFabのクリーンルーム内部を撮影している動画は貴重のようですね。
アメリカの関税の影響でアリゾナFabに投資が集中しています。
