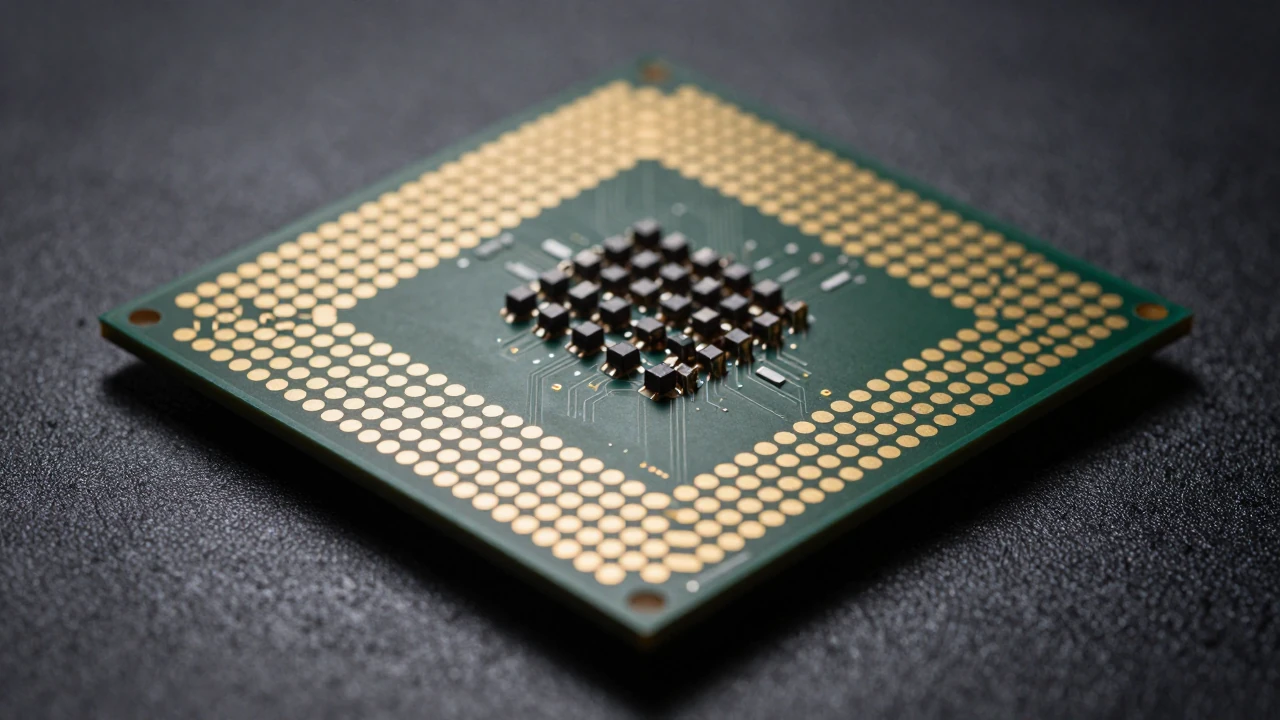

※ 画像は記事の内容をもとにしたイメージです。必ずしも現実を反映しているわけではありませんのでご注意ください。
■事実
リークの経緯
X（旧Twitter）ユーザー PoTAToOOOO が2026年6月8日、Nova Lake-S エンジニアリングサンプルの裏面（パッド面）写真を投稿しました。
チップ裏面のラベルに「NovaLake-S LGA1954」の文字が読み取れます。
Tweaktownが記事化し、各メディアに拡散しました。
LGA 1954のソケット本体・900シリーズマザーボードのリークはComputex 2026前後から相次いでいたが、CPU実物写真は今回が初です。
LGA 1954ソケットの物理仕様
ピン数：現行 LGA 1851の1,851本 → 1,954本（+103本）です。
防呆缺口（誤挿入防止ノッチ）の位置が、Arrow Lake-Sの左側から右側へ移動しました。
ノッチ移動 + パッケージサイズ変更により、既存 LGA 1851/LGA 1700マザーボードへの物理搭載は不可能です。
ただしCPUパッケージ本体の寸法は 45 × 37.5mm を維持（LGA 1700/1851と同サイズ）しています。
CPUクーラー取り付け穴の間隔はLGA 1700/1851と共通、既存クーラーは流用可能です。
バックパネルのコンデンサ数は35個（現行 Core Ultra 9 285Kは36個）です。
リテンション機構はシングルレバー・デュアルレバー（2L-ILM）の両方に対応しています。
Nova Lake-Sの仕様（リーク情報）
- 製品ブランド：Core Ultra Series 4（Core Ultra 400シリーズ）
- 新Pコアアーキテクチャ「Coyote Cove」、新Eコアアーキテクチャ「Arctic Wolf」を採用
- 内蔵GPU：Xe3 と Xe3P のハイブリッド構成
- シングルタイル版（下位〜中位）：最大28コア、144MB bLLCキャッシュ（L3相当）
- デュアルタイル版（上位フラッグシップ）：最大52コア、288MBキャッシュ（前世代比+38%）
- 製造プロセス：Intel 18A（自社最先端プロセス、TSMC 2nmクラス相当）
- TDP概算：シングルタイル150W前後、デュアルタイル上位ベース175W・ショートバーストピーク700W超
- DDR5 CUDIMM、Thunderbolt 5、PCIe 5.0 対応
- PCIeレーン数：最大48レーン
900シリーズマザーボード・チップセット
| チップセット | OC | 用途区分 |
|---|---|---|
| Z990 | ○ | コンシューマー最上位 |
| Z970 | ○ | コンシューマーハイエンド |
| B960 | × | コンシューマーメインストリーム |
| Q970 | × | ビジネス |
| W980 | × | ワークステーション |
DDR5 CUDIMM対応、最大4スロット・256GBです。
発売時期と価格
Intelは「Nova Lakeを2026年中に投入」と公式確認済みです。
コンシューマー向けデスクトップの小売開始はCES 2027（2027年1月）前後にずれ込む可能性をVideoCardz等が指摘しています。
上位モデルの想定スタート価格は$600超（リーク情報）です。
Intel LGAソケットの変遷
| ソケット | 採用年 | 対応世代 | 世代数 |
|---|---|---|---|
| LGA 1200 | 2020年 | 第10・11世代（Comet Lake等） | 2世代 |
| LGA 1700 | 2021年 | 第12〜14世代（Alder Lake〜Raptor Lake Refresh） | 3世代 |
| LGA 1851 | 2024年 | 第15世代 Arrow Lake のみ | 1世代 |
| LGA 1954 | 2027年予定 | Nova Lake（Core Ultra 400シリーズ）〜 | 複数世代対応予定 |
ソケット寿命の見通し
リーク情報では LGA 1954 が Nova Lake 以降、Razer Lake・Titan Lake・Hammer Lakeへと複数世代にわたり継続対応する可能性です。
Intelは「ソケット寿命についてユーザーの声を聞いている」と公式にコメントした経緯があります。
Noctuaなど主要クーラーメーカーはすでにLGA 1954対応を予告済みです。
AMDとの比較
AMDはAM5プラットフォームを2022年（Zen 4）採用から2029年まで公式にサポート延長しています。
Zen 4（2022）・Zen 5（2024）・Zen 6（2026年投入予定）・Zen 7世代まで同一ソケットで対応予定です。
解説
「またソケットが変わる」という恒例の悲鳴——ただし今回は文脈が異なる
LGA 1851は Arrow Lake 1世代のみで実質終了。さらにそのArrow Lakeが、ゲーム性能において前世代Raptor Lake比でまさかの退行を示した世代だった。「ソケット変えて買い替えたらこれか」という不信感は今も根強い。
LGA 1954は、その反省からか複数世代対応に転換する構えを見せており、もしRazer Lake・Hammer Lakeまで対応すれば2030年代前半まで同一プラットフォームが継続することになる。
「マザーボード非互換」の中に隠れた実質的な救い
マザーボードへの再投資は避けられない——財布へのダメージは正直に認める。
ただしCPUクーラーはLGA 1700/1851のものが引き続き流用可能（取り付け穴共通）だ。
3万円超の高品質クーラーを持っているユーザーには実質的なコスト節約になる。
ただし上位デュアルタイルの700W超ピーク電力をLGA 1851時代の一般的クーラーで冷やしきれるかは別の話——要スペック確認だ。
ノッチ位置の変更は「買い替え強制の陰謀」ではなく設計上の必然（おそらく）
ピン数が103本増えた結果、電気的レイアウトが変わり、ノッチ位置の移動は副産物として起きると考えるのが自然だ。
「意図的に非互換にした」という感情的な読み方は理解できるが、設計上の理由として成立している。
デュアルタイル52コア・700Wという数字の正体
これはゲーマー向けのスペックではなく、映像クリエイター・3D/VFX・AI推論・シミュレーション系ワークロードを視野に入れた設計だ。
Intel 18A（自社2nmクラス）への移行は、NVIDIAやAMDのTSMC最先端プロセスとの製造世代差を縮める試みでもある。
700W対応の電源ユニット（ATX 3.0以降推奨）と十分なケースエアフローが事実上必須になる。
上位モデルを全コア稼働させると、冬場の暖房費が節約できるかもしれない。
Intel 18Aの成否がNova Lakeの命運を直接左右する
Nova LakeはスペックだけでなくIntelの製造技術的な「信頼回復」がかかった製品でもある。
Intel 18Aは現在も歩留まり改善の段階にあり、量産ベースの収率が価格と入手性に直結する。
ここを突破できれば、長らくTSMC製造に頼っていたIntelが自社ファブで戦える体制を取り戻す第一歩になる。
AM5との非対称性——Intelがようやく「乗り換えコスト競争」に向き合うか
AMDがAM5を2022年から7年以上継続する方針なのに対し、IntelはLGA 1700（3世代）→LGA 1851（1世代）と短命化が続いていた。
LGA 1954が複数世代対応を実現すれば、「どちらのプラットフォームへの投資が長持ちするか」という評価軸でAMDに対抗できるようになる。
裏を返せば、それだけIntelはソケット変更のたびに消費者に買い替えを強いてきたとも言える。
「ソケットへの投資を何年で回収できるか」——これがNova Lake購入判断の核心になる。
果たして、Nova Lake-Sは市場からどのような評価を受けるのだろうか？
ソケットが変わるということはそCPUとマザーボードを変更する必要があるけだが、近年は自作PCユーザーも価格に対する目が厳しくなっている。
そして、一番の焦点になるのはRaptor Lake/Refleshで失った信頼を取り戻すことが出来るのかどうかだ。
Raptor Lake/Refleshの不具合は熱によって時間が経ってから故障するというものだった。
ユーザーに安心感を与えるような施策を打ち出せるかどうかが一つのカギになると思うが、RMAを悪用したりという例も増えているため、なかなか難しいところだろう。
この辺りはボディブローのように効いてくるかもしれない。
また、爆熱になりそうな仕様ではあるが、AMDは世代をまたいだ熱設計になるため、こうしたTDPは出すのが難しい。
よって、排熱やそれによるクロック向上の性能競争に関してはIntelが有利だ。しかし、過去に熱による時限爆弾のような不具合を抱えたのは今まで説明してきた通りだ。
ちなみに筆者は最近のCPUは旧コントロールパネルの設定からクロック90%~95%程度で運用するようにしている。最近のファクトリーOCはあまりにも過激すぎてちょっと怖いからだ。
